1.4507双相板是一种超级双相不锈钢
什么是1.4507材质？ 1.4507双相板是一种超级双相不锈钢。双相1.4507板也是最常用的超级双相钢种。与普通不锈钢类型相比，它具有优异的耐腐蚀性和机械性能。一般来说，1.4507 双相钢板的强度是奥氏体钢类型的两倍。与铁素体和奥氏体钢相比，双相钢 1.4507 板的耐腐蚀性也非常高。双面板 1.4507变得具有最佳的延展性和韧性。以预定量添加合金材料，如铬、钼和氮，使其具有很强的耐腐蚀性。它的设计 PREN 数大于 40，这意味着它比所有奥氏体钢都具有更高的抗点蚀能力。 1.4507 超级双相不锈钢替代品 1.4410 1.4501 904L (1.4539) 1.4507 钢材性能
1.4507 等效
1.4507 材料等效物类似于但可能不是直接等效物：
品牌名称： URANUS 52 N、Ferrinox 255 商品名：合金F255，超级双相
双相 1.4507 硬度 硬度 HB 30 ≤ HB : 270
1.4507具有良好的力学性能和耐局部腐蚀性能，尤其是耐磨损性能优于一般的奥氏钢，是海水中理想的材料。
1.4507对应牌号：1、国标GB-T标准：数字牌号：S25554、新牌号：03Cr25Ni6Mo3Cu2N、旧牌号：022Cr24Ni7Mo4CuN,2、美标：ASTMA标准：S32550，SAE标准：-，UNS标准：F61，3、日标JIS标准：SUS329J4L ，4、德标DIN标准：1.4507,5、欧标EN标准：X2CrNiMOCUN25-6-3。
牌号：X2CrNiMoCuN25-6-3
数字：1.4507
分类：奥氏体-铁素体不锈钢 - 特级
密度：7.8 克/厘米3
标准：
EN 10088-2：2005 不锈钢。一般用途耐腐蚀钢薄板/板和带材交货技术条件
EN 10088-3：2005 不锈钢。一般用途耐蚀钢半成品、棒材、线材、型材和光亮产品交货技术条件
EN 10028-7: 2007 压力用钢制成的扁平产品。不锈钢
EN 10216-5: 2014 压力用无缝钢管。技术交货条件。不锈钢管
EN 10253-3: 2008 对焊管件。无特殊检验要求的锻制奥氏体和奥氏体-铁素体（双相）不锈钢
EN 10253-4: 2008 对焊管件。具有特定检验要求的锻制奥氏体和奥氏体-铁素体（双相）不锈钢
EN 10272: 2007 压力用不锈钢棒
EN 1050-4: 2000 一般工程用途的开放式钢模锻件。不锈钢
EN 10297-2: 2005 机械和通用工程用无缝圆钢管。不锈钢。技术交货条件
EN 10088-1：2005 不锈钢。不锈钢一览
化学成分：
碳 C：≤0.03
硅 Si：≤0.70
锰 Mn：≤2.00
磷 P：≤0.035
硫 S：≤0.015
铬 Cr：24.0-26.0
钼 Mo：3.0-4.0
镍 Ni：6.0-8.0
铜 Cu：1.0-2.5
氮 N：0.2-0.3

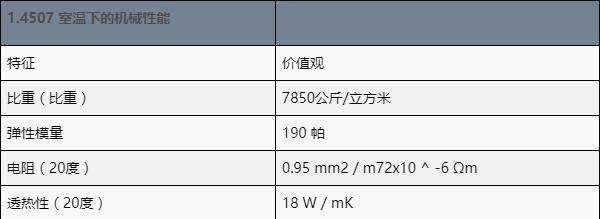

X2CrNiMoCuN25-6-3钢的力学性能(1.4507)
Rm - 抗拉强度 (MPa) (+A) 690-1000
Rm - 抗拉强度 (MPa) (+AT) 700-900
[R P0.2 0.2% 屈服强度 (MPa) (+A) 500-550
[R P0.2 0.2% 屈服强度 (MPa) (+AT) 500
KV - 横向冲击能量 (J)，(+A) +20°90 -40°40
KV -冲击能量 (J) 纵向，(+A) +20°100-150
KV - 冲击能量 (J) 纵向，(+AT) +20°100
KV - 横向冲击能量 (J)，(+AT) +20°100 -40°40
A - 最小。断裂伸长率 (%) (+A) 20-25
A - 最小。断裂伸长率 (%) 纵向, (+AT) 20
布氏硬度（HB）：（+A） 270
布氏硬度（HB）：（+AT） 310
钢 X2CrNiMoCuN25-6-3 (1.4507) 的性能
抗晶间腐蚀：在交货状态下 - 是；在敏感状态 - 是
1.4507热处理：①硬度HBW≤：固溶227，硬度HRB≤：29，②加热温度：950~1100，③加热方式：快冷。
1.4507应用领域：适用舰船用的螺旋推进器、轴等，也适用于化工、石油、煤气、造纸等领域应用。
