GH2761物理性能

CH2761合金是一种Fe-Ni-Cr基变形高温合金，具有屈服强度高、综合性能优异、组织稳定等显著优点，可在700～750℃使用。GH2761合金的合金化程度较高，其中Ti含量高达3.20%～3.65%[,合金偏析倾向较大。在工业生产中，为了更好地满足产品要求，往往通过扩大铸锭直径来达到应用需求，而铸锭直径增加后又会进一步促进元素的微观偏析。在GH2761合金中，Ti元素的微观偏析易在枝晶间形成低熔点的η-Ni₃Ti相，其本身既无强化作用，而又要消耗一部分γ'相，因此该相会降低合金的强度和塑性[2]。对CH2761合金铸锭组织中的η-Ni₃Ti相进行了研究。

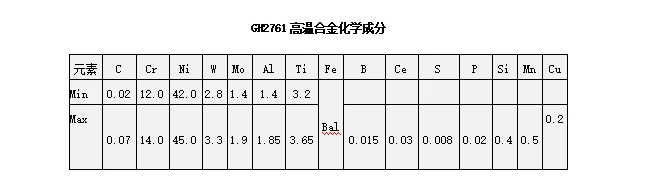

GH2761化学成分：

元素 C Cr Ni W Mo Al Ti Fe B Ce S P Si Mn Cu
MIX 0.02 12.0 42.0 2.8 1.4 1.4 3.2 Bal
MAX 0.07 14.0 45.0 3.3 1.9 1.85 3.65 0.015 0.03 0.008 0.02 0.4 0.5 0.2

1实验材料及方法

首先在VIM+VAR冶炼的GH2761合金重熔铸锭头部切取铸态锭作为试验料，在试验料的铸锭中心区域附近取样，经不同的加热温度和保温时间后水淬，用金相显微镜和扫描电镜观察铸态试验中η-Ni₃Ti相形貌的变化，用能谱仪分析偏析元素分布

2实验结果及分析

2.1铸态组织中的η相

高倍观察表明，铸锭由边缘到心部，枝晶组织越来越发达，微观偏析程度逐渐增加。图1(a)为铸锭心部的铸态组织，以白色的枝晶干为主；黑色区域为枝晶间。图1(b)显示了GH2761合金铸锭心部枝晶间的组织，不规则状的白色ηNi;Ti相为凝固结束前的液态析出相，互相平行的直板条状η-Ni₃Ti相为凝固结束后的固态析出相3J。根据过去的研究4,如果不考虑杂质元素的影响，GH2761合金的凝固结束反应为L→(γ+η-Ni₃Ti),即最后剩余的少量液体以析出η-Ni₃Ti相来结束凝固。

GH2761物理性能：

密度g/cm：8.10

比热容℃)/kg/(kg.k)℃100~800℃：0.419-0.67

热导率/w/(m.k)300~900℃ ：13.3-28.7

线胀系数/(10-6/k)20~800℃：15.7

磁性：无

电阻率℃)/（Ω.mm2/m)300~900℃：~

温度0/℃: 200 500 600 700 800

弹性模量G/GPa :78.3 68.1 64.8 61 57.8

GH2761高温合金已用于制作航空发动机涡轮盘、压气机盘、鼓筒、涡轮机匣、整流叶片、精密螺栓等零件。已投入指生产，情况良好。

GH2761高温合金在900℃以下抗燃气认腐蚀及在燃气气氛中抗应力腐蚀性能良好。经650-700℃*2000h时效后，无新相析出；750℃*2000h时效后有少量Laves相析出。
